Verständlich erklärt: MiniXtend® Kabel und FRECAP Muffe

• Wie funktioniert eine Glasfasermuffe?

  Die Glasfasermuffen werden als Verbinder zwischen Kabeln oder Röhrchen verwendet und haben die Aufgabe, die hauchdünnen Glasfasern am Ende des Kabels so zu schützen, dass keine negativen Umwelteinflüsse auf die Glasfaser wirken. Sie sind Wasser- und Staubdicht und sorgen für eine sichere und übersichtliche Ablage und Verbindung der einzelnen Faserstränge.

• Was sind Minikabel?

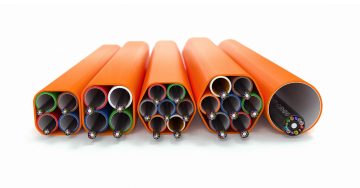

  Mini- oder auch Mikrokabel sind Glasfaseraußenkabel, die für den Einsatz in Mikrorohren entwickelt wurden. Sie sind besonders kompakt, dünn und leicht und werden in die Mikrorohre eingeblasen.
  Man unterscheidet hier die Zentraladerkabel, die mit einem Durchmesser von nur 2,5 mm hauptsächlich als Hausanschlusskabel genutzt werden, von den MiniXtend^® verseilten Bündeladerkabeln, die für Zugangs- und Verteilernetze bzw. in den Netzebenen 1-3 eingesetzt werden. Für noch höhere Faserzahlen haben wir die MiniXtend^® High Density bzw. HD entwickelt und darüber hinaus auch die MiniXtend^® Extreme Density bzw. XD für höchste Faserdichte Faserzahlen je Röhrchen.

• Entsprechen Mikrokabel und Rohre der Standardbauweise für den Glasfaserausbau in Deutschland?

  Ja. Gerade beim Ausbau von schnellem Internet in dicht besiedelten Bereichen ist der Ausbau von Glasfaserkabeln in Mikrorohren von Vorteil, da hier in der Regel mehrere Rohre gleichzeitig installiert und die Kabel nach Bedarf zu einem späteren Zeitpunkt verlegt werden können. Hierfür sind dann keine weiteren Installationsarbeiten mehr notwendig.

  Dieses Konzept kommt auch im Materialkonzept und den Vorgaben im Rahmen des geförderten Breitbandausbaus des Bundes zum Tragen, um den Ausbau von Glasfaserinfrastruktur in Deutschland zu beschleunigen.

  Im ländlichen Raum kann allerdings die Nutzung von alternativen Verlegemethoden die hohen Ausbaukosten erheblich senken und so einen wirtschaftlichen, schnellen Netzausbau auch auf dem Land und in kleinen Städten und Gemeinden ermöglichen.

• Wo wird die FRECAP-Gel-Muffe eingesetzt?

  Glasfasermuffen können in Schächten, an Masten für Luftverkabelung oder direkt vergraben werden. Die FRECAP Glasfasermuffe zeichnet sich durch ihre Flexibilität durch die zum Einsatz kommende Gel-Technologie aus, die es ermöglicht Kabel oder Rohre zwischen 6 und 25 mm zu nutzen, ohne hierfür weitere Zubehörteile zu verwenden. Dies erleichtert nicht nur die Erstinstallation, sondern erleichtert Umschaltungen und Ergänzungen, da die Gel-Segmente wiederverwendbar sind. Aus diesem Grund findet kommt die FRECAP im Access-Netz der sog. letzten Meile bei FTTH Glasfasernetzen zum Einsatz, wo es oft zu Netzänderungen und Erweiterungen kommt.

• Welche Alternativen zum Einsatz einer Glasfaser-Muffe gibt es?

  Im Einsatz mit Mikroröhrchen wird die FRECAP Glasfasermuffe häufig in Schächten installiert. Preiswerte Alternativen bilden oberirdische Netzverteiler (NvT) in Form von Kabelverzweigern (KvZ) oder Multifunktionsgehäusen (MFG), die einen einfacheren Zugang zu den Glasfaserverteilern erlauben und z. T. notwendige Tiefbauarbeiten (Schächte) reduzieren. Die Glasfasermuffen in Schächten sind dafür optisch unauffälliger und bieten seltener eine Angriffsfläche für Vandalismus und unberechtigte Zugriffe als die oberirdischen Straßenverteiler.

• Werden die FRECAP Glasfaser-Muffe und die Mikrokabel von Corning selbst hergestellt?

  Ja, Corning stellt sowohl Glasfasern, Mini- und Mikrokabel unter der Marke MiniXtend®-Kabel und auch die passive Anschlusstechnik wie der FRECAP Glasfaser-Muffe in seinen Fertigungswerken selbst her.

• Warum eignen sich Mikro- und Minikabel im gemeinsamen Einsatz mit der FRECAP Glasfaser-Muffe besonders?

  Für den Ausbau von schellen Internetverbindungen mit Glasfaser (FTTH) hat sich in Deutschland der Einsatz von Mikroröhrchen und Minikabeln durchgesetzt. Diese bieten eine hohe Flexibilität für das Einbringen der Glasfaserkabel. Die FRECAP Glasfaser-Muffe bietet ebenfalls ein hohes Maß an Flexibilität in Bezug auf die Röhrchen- bzw. Kabeleingänge (Gel-Technologie) und ermöglicht spätere Netzerweiterungen, Ergänzungen oder Umschaltungen, ohne auf weitere Komponenten angewiesen zu sein. Die Muffe kann wiederholt geöffnet und geschlossen werden, sie bietet ausreichend Platz für eine sichere Ablage von Fasern und optischen Komponenten und ist so gut für Netzupdates und künftige Anforderungen vorbereitet.

• Für welche Kapazitäten eignen sich die FRECAP Glasfaser-Muffe?

  FRECAP Glasfaser-Muffen können bis zu 720 Fasern im MAX Einzel- und Mehrfaser Spleißkassetten System aufnehmen und verwalten. Dieses System erlaubt zusätzlich den Einsatz optischer Komponenten wie Splitter oder WDM-Filter. Die FRECAP ist in 3 Größen erhältlich:

  Abmessungen (mm)	HK-48/VZK-24	HK-96/VZK-48	HK-192/VZK-96
  Länge	470	600	730
  Durchmesser Max.		306
  Durchmesser Haube		225
  Kapazität (Stückzahl)	HK-48/VZK-24	HK-96/VZK-48	HK-192/VZK-96
  EMK Spleißkassetten	48	72	120
  MMK Spleißkassetten	24	36	60

  Übersicht über die Abmessungen der FRECAP Glasfasermuffe

• Gibt es noch andere Glasfasermuffen, die für Mikrokabel geeignet sind?

  Ja, die FRECAP ist speziell geeignet, wenn ein hoher Anspruch an Flexibilität für den Kabeleingangsbereich und Ablage der Fasern benötigt wird. Für einfachere Punkt zu Punkt bzw. Fernstreckenverbindungen kann auch unsere kompakte BPEO Glasfasermuffe zum Einsatz kommen. Weiterhin haben wir Muffen, die auf die speziellen Anwendungsbereiche abgestimmt sind.

• Wo kann ich weitere Information über Glasfaserkabel und Glasfasermuffen erhalten?

  Unter dem Namen See the Light^® bietet Corning zahlreiche Trainings an und stellt auf seiner FTTH Website nützliche Informationen zum Thema Netzausbau bereit. Für weitere Fragen sprechen Sie uns gern jederzeit an.

  Auch große Netzanbieter, wie die Deutsche Telekom widmet sich in zahlreichen Videos z.B. der Serie Telekom Netz der Frage, wie die Glasfaser in die Wohnung des Endkunden kommt. Hier gibt es ebenfalls weitreichende Hinweise und Schulungsunterlagen, die Ihnen bei Fragen zum Netzausbau helfen können.
